3.1 配置（ Console ）电缆连接
3.1.1 配置电缆
配置口电缆是一根8芯电缆，一端是压接的RJ-45插头，插入LSBM1WCM2A0业务板的Console口里；
另一端则带有一个DB-9（孔）插头，可插入配置终端的9芯（针）串口插座。配置口电缆如下图所示：

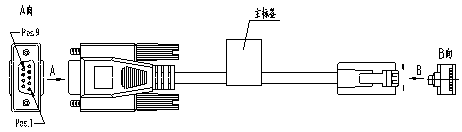

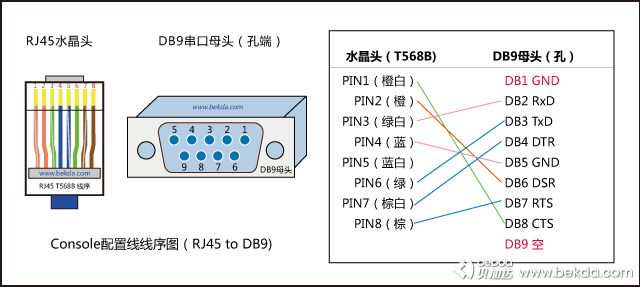

图3-1 配置口电缆示意图
表3-1 配置电缆连接关系
| RJ-45 | Signal | Direction | DB9(MODEM) | DB9(COSOLE) |
| 1 | RTS | → | 7 | 8 |
| 2 | DTR | → | 4 | 6 |
| 3 | TXD | → | 3 | 2 |
| 4 | DCD | ← | 1 | 5 |
| 5 | GND | – | 5 | 5 |
| 6 | RXD | ← | 2 | 3 |
| 7 | DSR | ← | 6 | 4 |
| 8 | CTS | ← | 8 | 7 |
附录 C 连接线缆介绍
C.1 配置电缆介绍

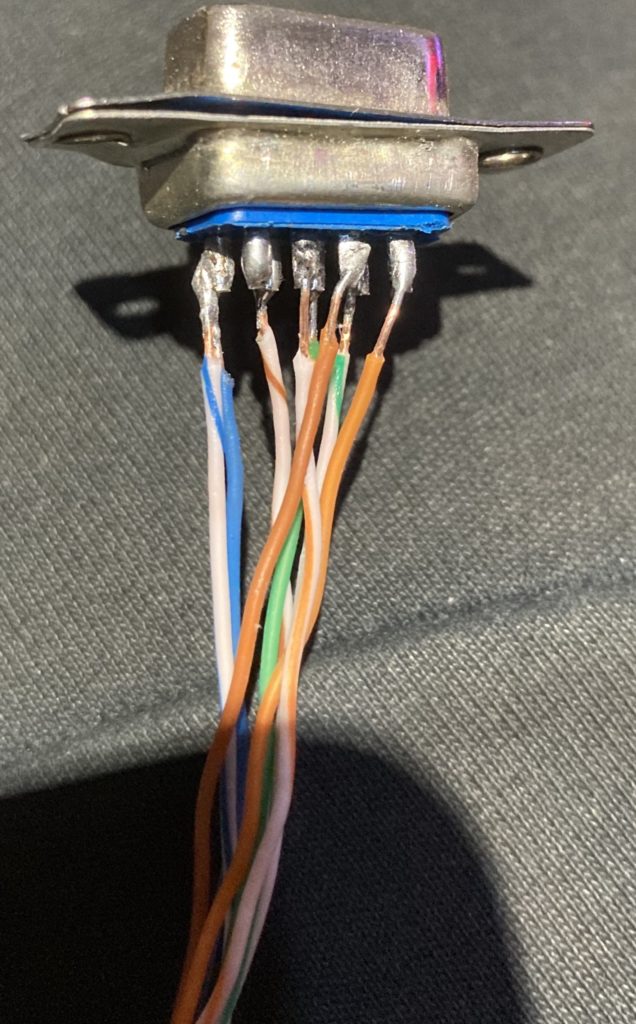

配置口电缆是一根 8 芯屏蔽电缆，一端是 RJ-45 连接器，插入设备的 Console 口；另一端则带有一个 DB-9 （母）连接器，插入配置终端的串口。
配置口电缆如 图 C-1 所示。
图 C-1 配置口电缆示意图
表 C-1 配置电缆连接关系
| RJ-45 | Signal | Direction | DB-9 |
| 1 | RTS | ← | 7 |
| 2 | DTR | ← | 4 |
| 3 | TXD | ← | 3 |
| 4 | CD | → | 1 |
| 5 | GND | – | 5 |
| 6 | RXD | → | 2 |
| 7 | DSR | → | 6 |
| 8 | CTS | → | 8 |
恢复出厂设置
